cut to length line machine

steel coil slitting machine

उत्पत्ति के प्लेस:

चीन (महाद्वीप

ब्रांड नाम:

CANGZHOU WILLING

प्रमाणन:

ISO, CE

Model Number:

Simple Automatic Slitting Line

हमसे संपर्क करें
उद्धरण मांगें
उत्पाद विवरण
प्रोडक्ट का नाम:
हाइड्रोलिक अनकॉइलर और रिकॉइलर के साथ स्वचालित हाई स्पीड स्लिटिंग लाइन
काटने की सामग्री:
गैलवेल्यूम, गैल्वेनाइज्ड, पीपीजीआई, एल्युमीनियम
द्रव्य का गाढ़ापन:
0.3 मिमी -3 मिमी
कार्य करने की गति:
20 मीटर/मिनट - 100 मीटर/मिनट (अनुकूलित किया जा सकता है)
कुंडल वजन:
5 टन / 7 टन / 10 टन (अनुकूलित किया जा सकता है)
स्लाटिंग पीसी:
2 - 30 पीसी
मशीन वजन:
13000 किग्रा
काटने की चौड़ाई परिशुद्धता:
± 0.01 - ± 0.05 मिमी
प्रमुखता देना:

cut to length line machine

,

steel coil slitting machine

भुगतान और शिपिंग शर्तें
Minimum Order Quantity
1 Set Production Line
मूल्य
negotiable
Packaging Details
2 Pcs 40' FLC
प्रसव के समय
60 कार्य दिवस
भुगतान शर्तें
एल/सी,डी/ए,डी/पी,टी/टी
आपूर्ति की क्षमता
प्रति 60 दिनों में 5 सेट
संबंधित उत्पाद
अच्छा दाम  ऑनलाइन वीडियो

सबसे अच्छी कीमत प्राप्त करें
अच्छा दाम  ऑनलाइन वीडियो

सबसे अच्छी कीमत प्राप्त करें
अच्छा दाम  ऑनलाइन वीडियो

सबसे अच्छी कीमत प्राप्त करें
अच्छा दाम  ऑनलाइन वीडियो

सबसे अच्छी कीमत प्राप्त करें
हमसे संपर्क करें
86-317-2016816
अब संपर्क करें
उत्पाद वर्णन

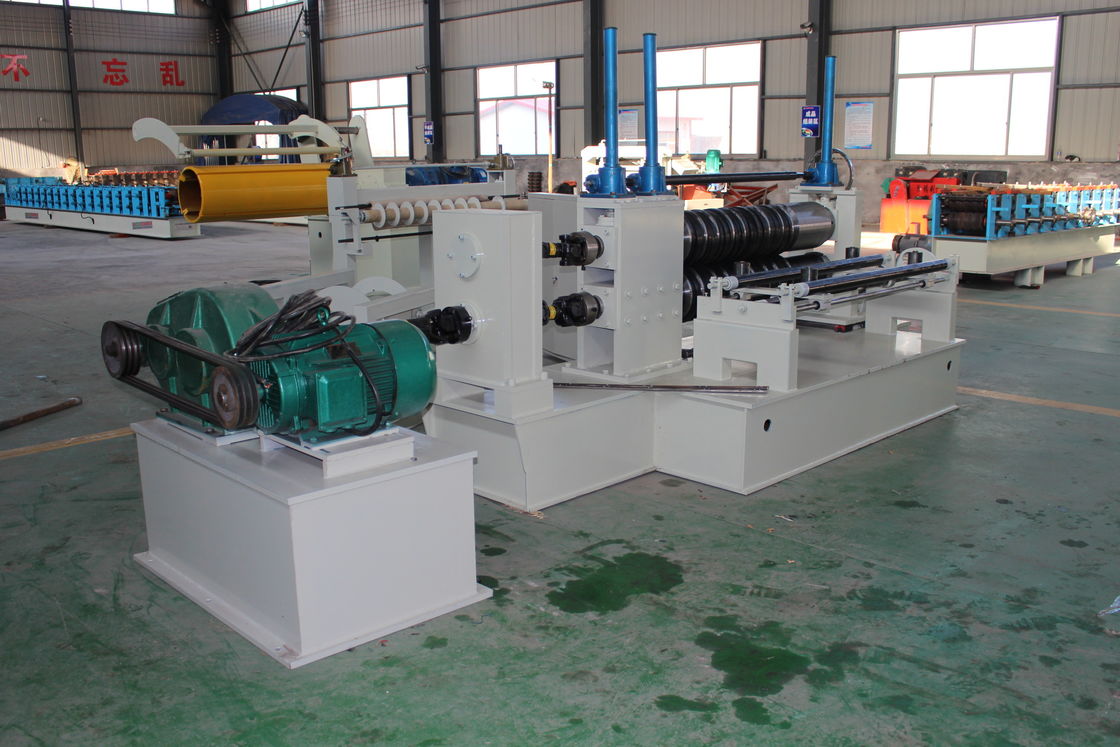

हाइड्रोलिक अनकॉइलर और रिकॉइलर के साथ स्वचालित हाई स्पीड स्लिटिंग लाइन


एक स्लिटिंग लाइन एक चौड़ी मास्टर कॉइल से कई चौड़ाई या "मल्ट्स" बनाएगी। मल्ट्स पूर्वनिर्धारित चौड़ाई से बने होते हैं। स्ल्टर के तीन मुख्य भाग होते हैं: एक अनकॉइलर, स्ल्टर और रिकॉइलर। सामग्री को अनकॉइलर से फीड किया जाता है, दो गोलाकार कटिंग पहियों (एक ऊपर और एक नीचे) के बीच निप्प के माध्यम से, और फिर रिकॉइलर पर स्लिट मल्ट्स में फिर से लपेटा जाता है। स्लिटिंग प्रक्रिया को कला और विज्ञान का हिस्सा कहा गया है। यह महत्वपूर्ण है कि उपकरण आपूर्तिकर्ता और अंतिम उपयोगकर्ता मिलकर काम करें ताकि उचित घटक, आर्बर आकार, टूलिंग पैकेज, हॉर्सपावर और तनाव को स्लिट की जाने वाली सामग्री के लिए उपयुक्त बनाया जा सके।


मुख्य तकनीकी विनिर्देश


नहीं। मद विवरण
1 मुख्य विनिर्देश 1 कच्चा माल गैल्वेनाइज्ड, एल्यूमीनियम, कलर स्टील, हैंडनेस 235MPa - 485MPa
2 कच्चा माल मोटाई 0.3 मिमी - 3.0 मिमी
3 कच्चा माल चौड़ाई 600 मिमी - 1600 मिमी
4 टेप आंतरिक व्यास φ 480 मिमी - φ 530 मिमी
5 टेप बाहरी व्यास φ 1600 मिमी
6 कॉइल वजन 5 टन - 10 टन
7 /स्लिटिंग नहीं। अधिकतम 30 पीसी
8 उच्चतम स्लिटिंग लाइन गति 20 मीटर/मिनट - 100 मीटर/मिनट
9 न्यूनतम कटिंग लाइन चौड़ाई 35 मिमी
10कटिंग चौड़ाई परिशुद्धता ± 0.01 - ± 0.05 मिमी
11। रेटेड परिचालन वोल्टेज 240 वी, 3 चरण, 60 हर्ट्ज
12। कुल वजन 13000 किग्रा
12। कार्य स्थान (एल*डब्ल्यू)  20000 मिमी*6000 मिमी
2 डीकॉइलर मशीन विनिर्देश 1 टेप बाहरी व्यास अधिकतमφ 1600 मिमी
2 टेप चौड़ाई 600 मिमी - 1600 मिमी
3 टेप आंतरिक व्यास φ 480 मिमी - φ 530 मिमी
4 कॉइल वजन 5 टन - 10 टन
5 अधिकतम कार्य गति 20 मीटर/मिनट - 100 मीटर/मिनट
6 टेप टाइट रेंज φ 480 मिमी - φ 530 मिमी
7 शाफ्ट व्यास φ180 मिमी
3डीकॉइलर मशीन विनिर्देश 8 रोलर प्रभावी लंबाई 1600 मिमी
9 ड्राइव मोटर पावर 5.5 किलोवाट
10। लोडिंग कार व्यास φ 700 मिमी - φ 1500 मिमी
11 लोडिंग कार वजन 5 टन - 10 टन
12 कार गति लगभग 4 मीटर/मिनट
4 स्लिटिंग मशीन विनिर्देश 1 कटिंग चौड़ाई अधिकतमφ 1600 मिमी
2 कटिंग मोटाई 0.3 मिमी - 2.0 मिमी
3 कटर शाफ्ट व्यास φ180 मिमी
4 कटर शाफ्ट सामग्री सीआर 40
5।कटर आकार 200 मिमी*300 मिमी*15 मिमी
6 कटर सामग्री सीआर12एमओवी
7 कटर स्पेसर आकार 180 मिमी*240 मिमी*15 मिमी
8 ड्राइव मोटर 15 किलोवाट
9 कटिंग नहीं। 2-30 पीसी
10 कटर नहीं। अधिकतम 32 पीसी
5 प्लानिंग मशीन 1 शाफ्ट व्यास φ 130 मिमी
2 शाफ्ट नहीं। ऊपर 2 पंक्तियाँ, नीचे 3 पंक्तियाँ
3 मध्य प्लेट मोटाई 40 मिमी
4 मल्च एप्लीकेटर व्यास φ 130 मिमी
5 फिल्म चौड़ाई 1600 मिमी
6 टेंशन टेबल 1 अलगाव शाफ्ट 3 पीसी, 1 पीसी प्रेशर शाफ्ट
2 एयर सिलेंडर 3 पीसी
7 रिकॉइलर विनिर्देश 1 टेप बाहरी व्यास अधिकतमφ 1600 मिमी
2 टेप चौड़ाई 600 मिमी - 1600 मिमी
3 टेप आंतरिक व्यास φ 480 मिमी - φ 530 मिमी
4 कॉइल वजन 5 - 10 टन
5 अधिकतम कार्य गति 20 मीटर/मिनट - 100 मीटर/मिनट
6 टेप टाइट रेंज φ 485 मिमी - φ 530 मिमी
7 शाफ्ट व्यास φ 180 मिमी
8 रोलर प्रभावी लंबाई 1750 मिमी
9 ड्राइव मोटर पावर 30 किलोवाट
8 रिकॉइलर विनिर्देश 10 लोडिंग कार व्यास φ 1000 मिमी - φ 1750 मिमी
11 लोडिंग कार वजन अधिकतम 10 टन
12 कार गति लगभग 4 मीटर/मिनट
9 विद्युत नियंत्रण प्रणाली 2 सेट। कंप्यूटर नियंत्रण प्रणाली XINJIE PLC है।
10 एज कलेक्टिंग मशीन 1 ड्राइव मोटर 3 किलोवाट
2 एकत्र सामग्री चौड़ाई अधिकतम 20 मिमी
3 डबल एज चौड़ाई 400 मिमी


गारंटी


1. खरीद की तारीख के बाद 1 वर्ष के लिए विनिर्माण दोषों के कारण खराबी के खिलाफ गारंटीकृत, विद्युत भागों को छोड़कर।

2. गारंटी अवधि के दौरान भी निम्नलिखित परिस्थितियों में मरम्मत नहीं की जाएगी

- प्राकृतिक आपदा के कारण क्षति होती है

- उपयोगकर्ता त्रुटि के कारण खराबी होती है

- संशोधनों के कारण खराबी होती है

- स्थापना के बाद आगे की आवाजाही या शिपमेंट के कारण खराबी होती है


भुगतान की शर्तें


40% अग्रिम भुगतान के रूप में

60% शिपमेंट संसाधित होने से पहले भुगतान किया जाता है


वितरण


एफओबी: तियानजिन शिंगंग पोर्ट

वितरण समय: डाउन पेमेंट प्राप्त होने के 60 कार्य दिवस बाद।
